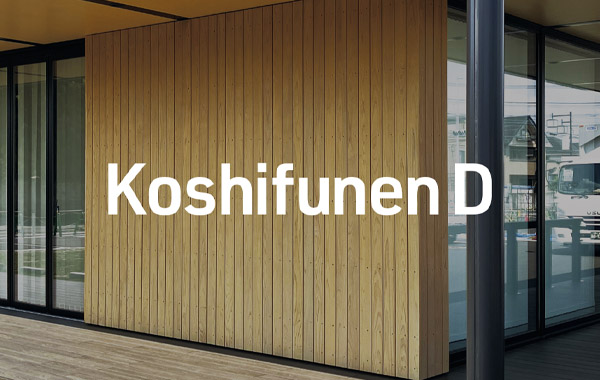

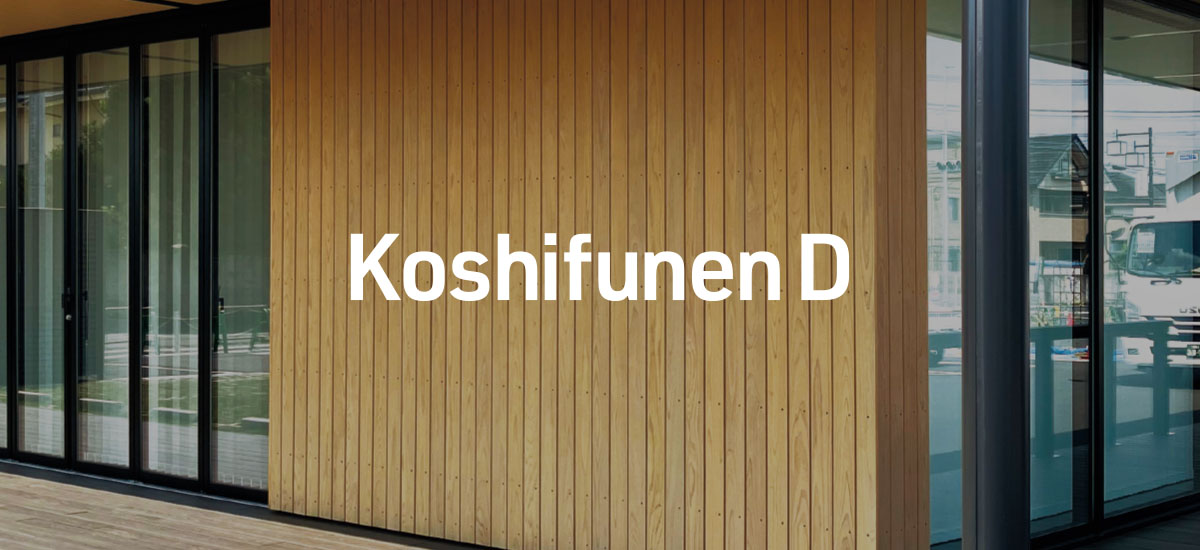

スーパーサーモ×デュアルウォール工法
「コシフネンD」とは？

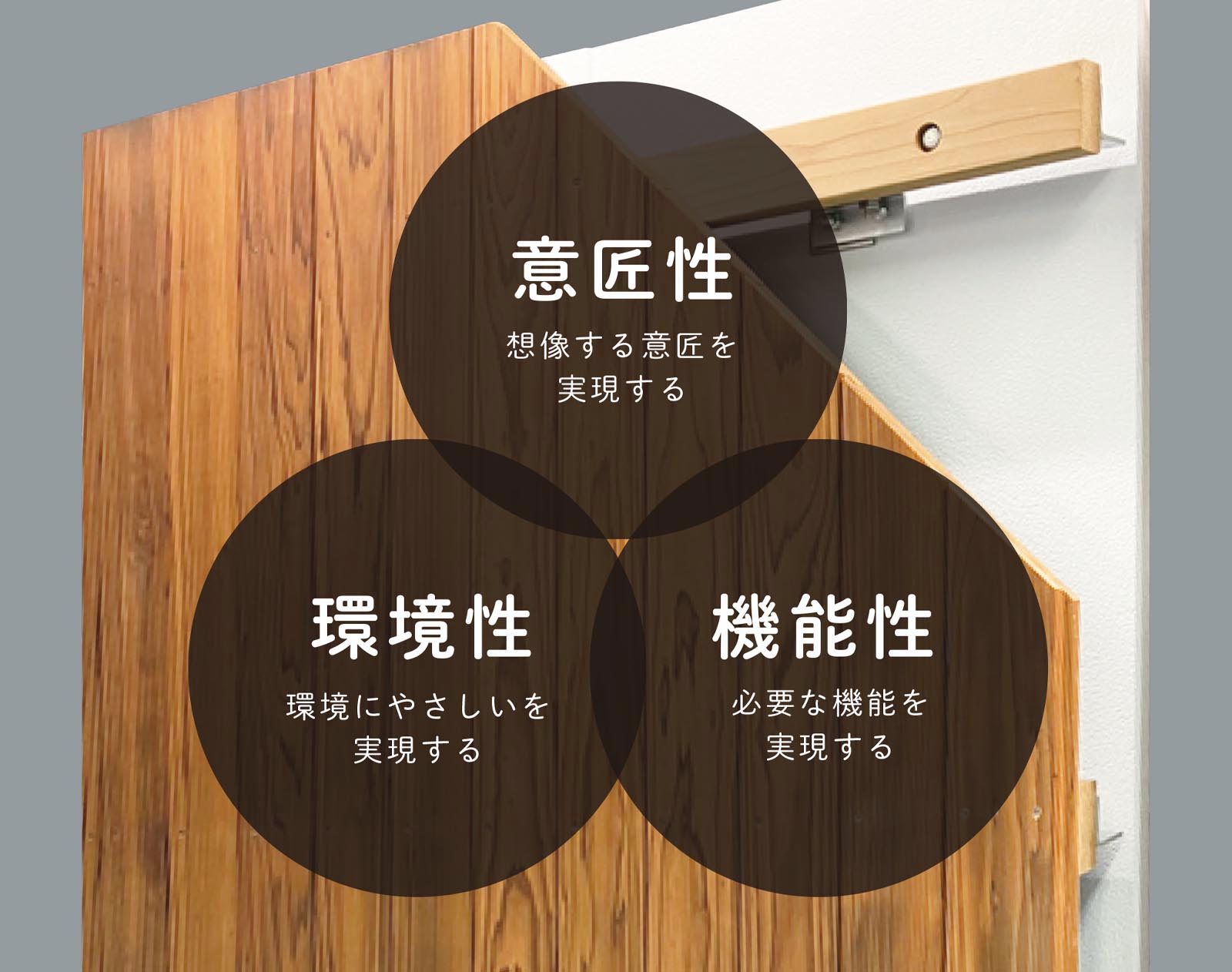

越井木材工業株式会社と旭化成建材株式会社が、異なる分野でこれまで培ったノウハウをもとに共同開発し、意匠性、環境性、機能性を兼ね備えた“新外装システム”として誕生しました。

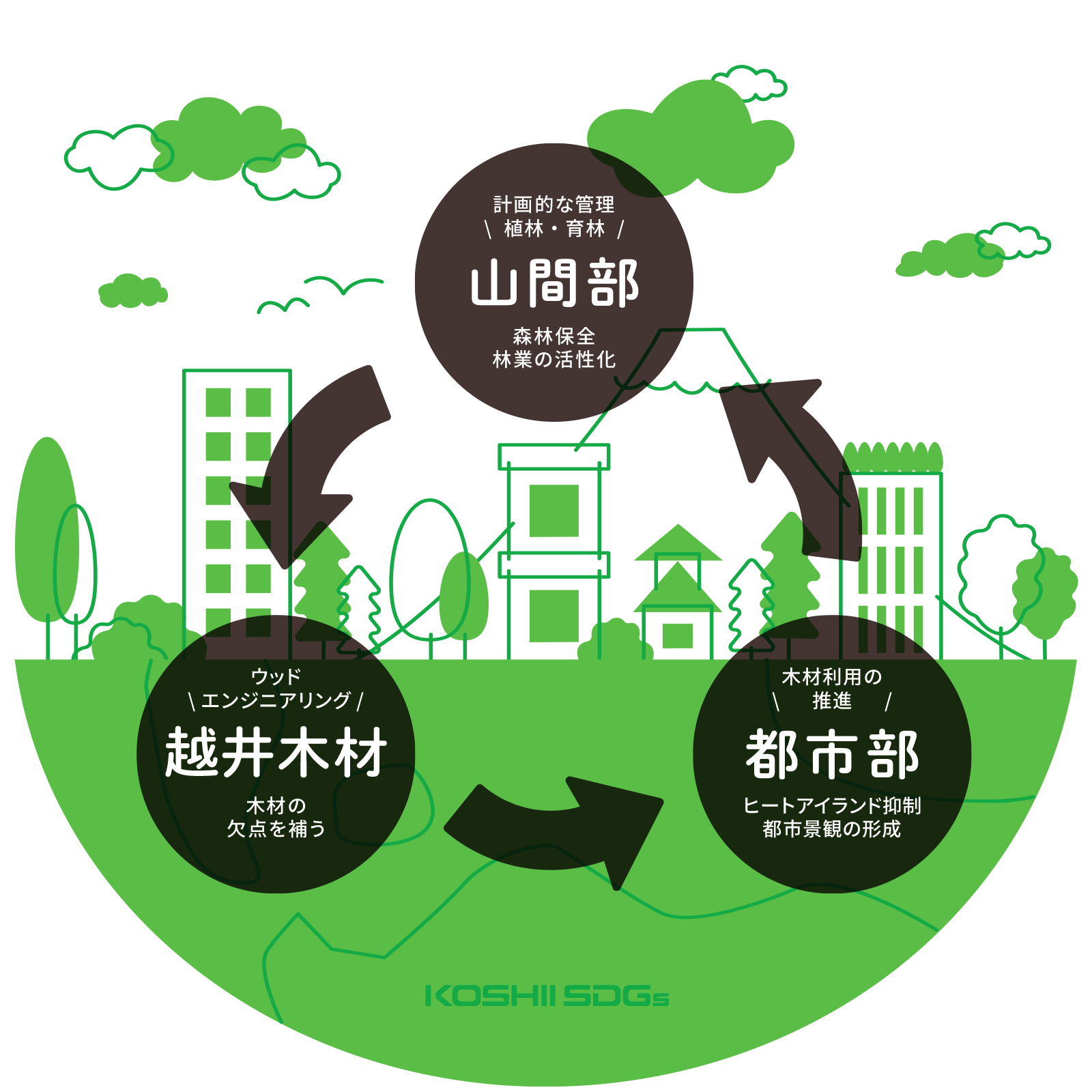

コシイ・スーパーサーモは、合法的に伐採、製材された国産材を利用し、水蒸気式高温熱処理を行うことで耐久性と寸法安定性が高い外装材になっています。長期にわたり、腐れや曲がりを抑え、脱落、損傷を防ぎます。

本製品は「越井木材工業と旭化成建材の共同開発システム」として特許申請済みです。

都市部における
「木質化」の課題

木張りをするための建築基準法による制限

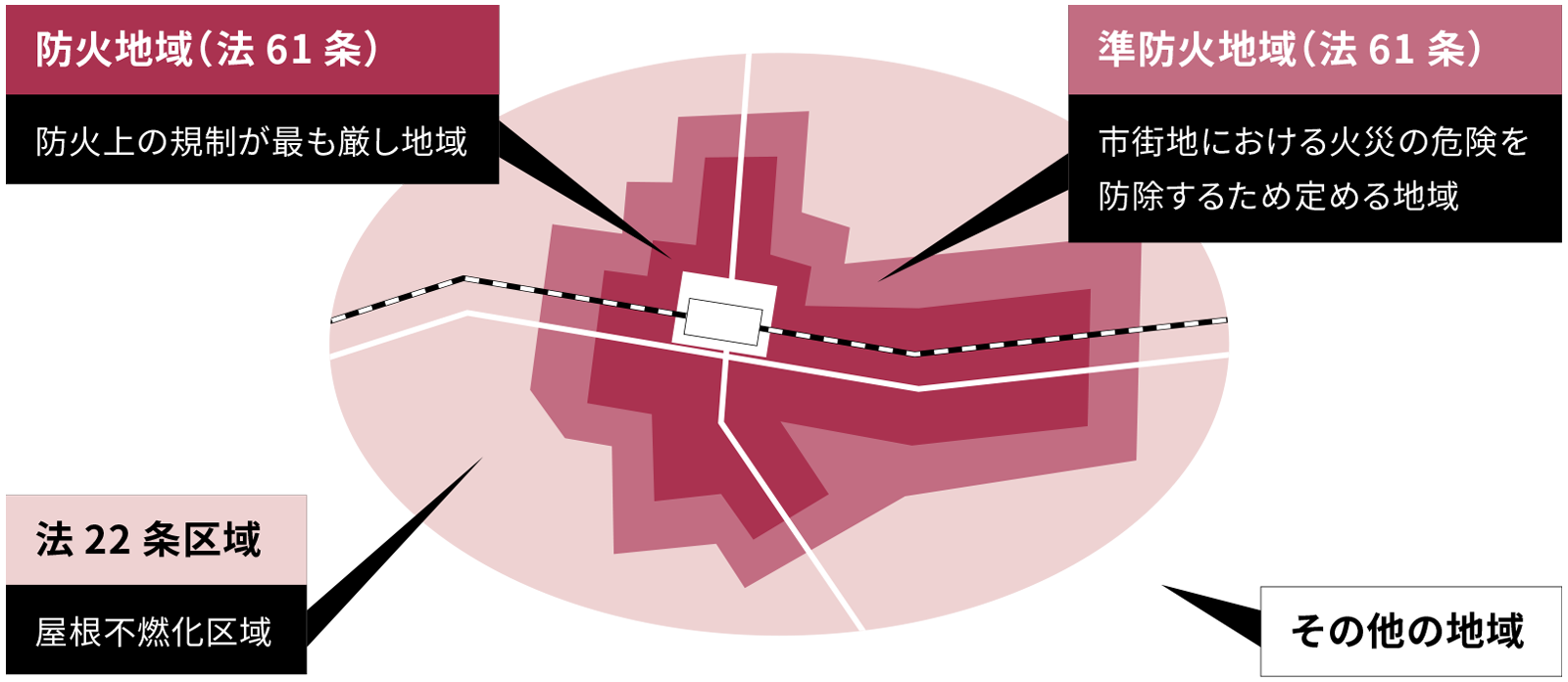

個々の建築物の火災による延焼を防止するために、第22条に基づいた地域（22条区域）を定めています。また、都市計画により市街地における火災の拡大を防ぐために、大きな都市の駅周辺など、建築物が密集している地域を防火地域、その周囲に準防火地域が指定されており、各地域、規模及び用途などに応じ、建築物の防耐火構造が規定されています。

よって、防火地域や準防火地域に建設する場合、また特定の用途や規模を超える特殊建築物では、耐火性能に関する厳格な基準を満たす必要があります。 一定条件が整っていない場合、木張りができない。

耐震性について

防耐火対策に合わせて、地震大国である日本において地震の揺れに対する対策は、建物躯体の損傷を抑え、外装材やサッシの脱落防止を検討する必要があります。

【層間変形角】 建築基準法施行令第82条の2

建築物の地上部分おいて、建築物の層間変形角の制限は、地震力によって各階に生じる水平方向の層間変位（層間変形角）が1/200（地震力による構造耐力上主要な部分の変形によって建築物の部分に著しい損傷が生ずるおそれのない場合にあっては1/120）以内であることを確認することを義務付けています。これは、建物の変形が大きすぎると損傷や倒壊のリスクが高まるため、建物の損傷を防ぎ、安全性を確保するための規定です。

それらの課題をクリアし、都市部の防火対策が厳しいエリアで
「木質化」を安心安全に設計するにはどうすればよいのか？

コシフネンDは、なぜ木張りが可能なのか？

コシフネンD（スーパーサーモ×デュアルウォール工法）は、例示仕様（告示）に分類されるALCパネルを用いた工法です（耐火構造）
「建築物の防火避難規定の解説2023.9」耐火構造の外壁に木材を施す場合の取扱い（日本建築行政会議編集）において、可燃材料を張ることができる解釈となっています。

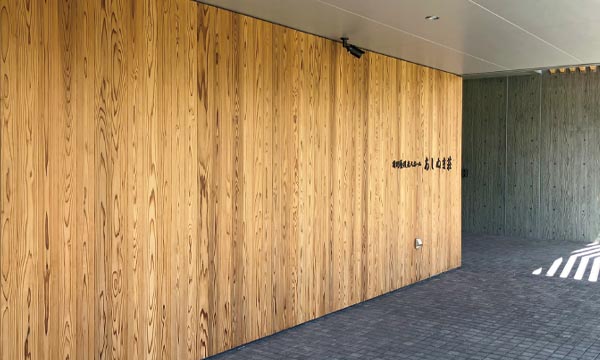

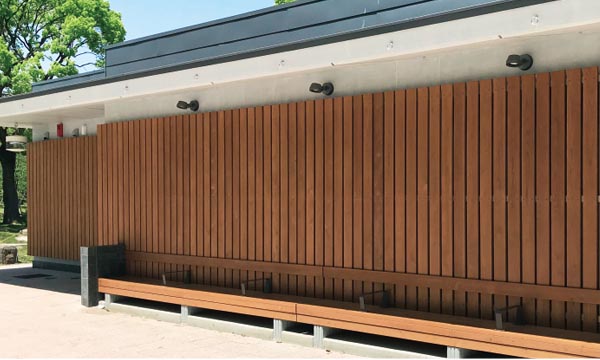

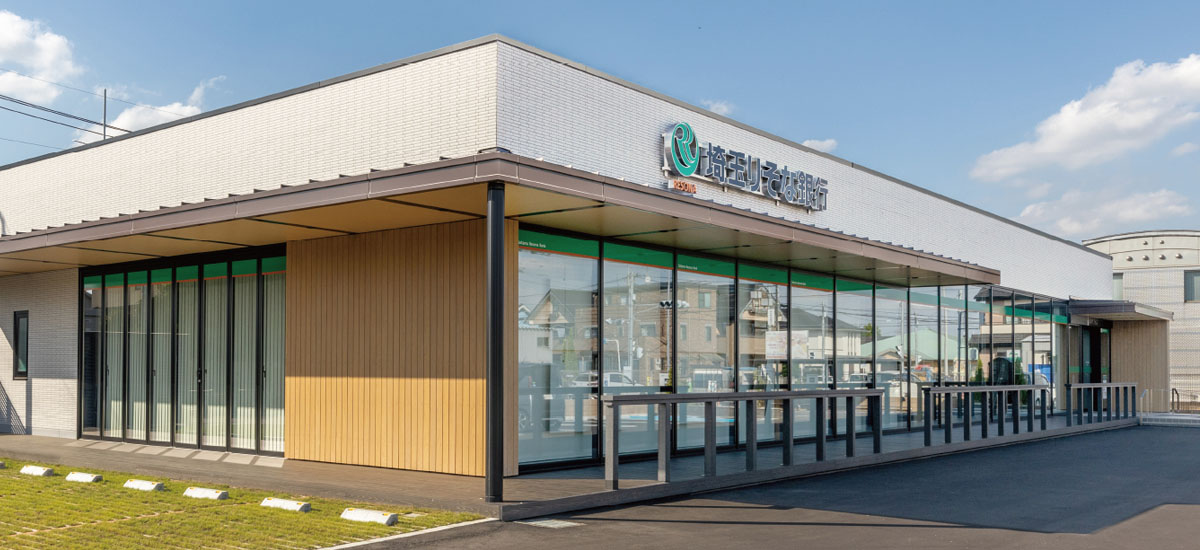

※下記写真はコシイ・スーパーサーモを使用した仕上げ事例

性能評価について

評価方法および判断基準

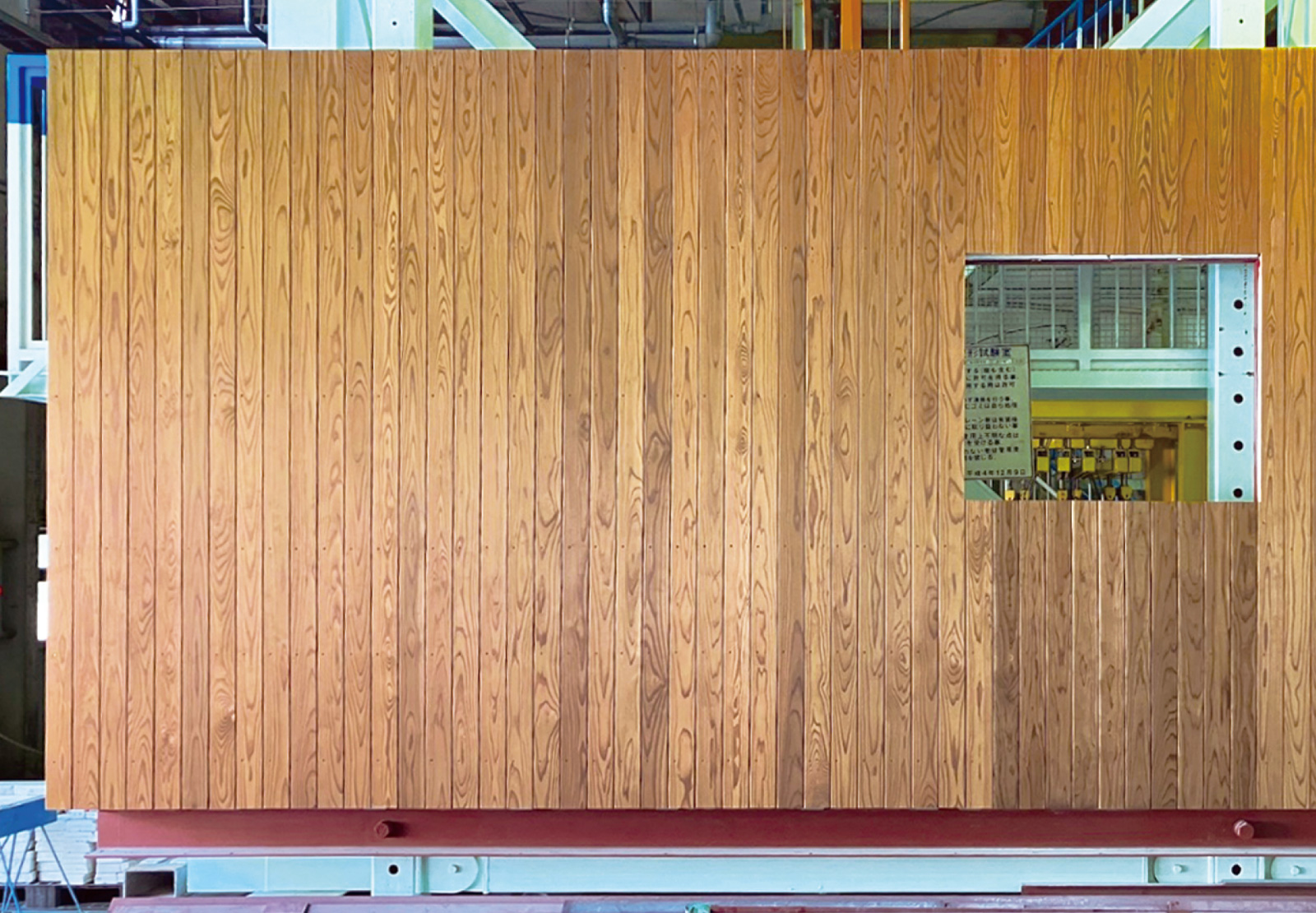

面内変形試験（静的）

【実物大試験】 ●1/100で強度上有害な破損がないこと ●1/60で仕上材も含めた脱落がないこと

ALCブランド「ヘーベルパネル」の高い耐火性能の耐火・耐久性をベースに、地震時の建物の動きに追従する工法を採用し、スーパーサーモ木外装材の損傷・脱落を防ぎました。
コシイ・スーパーサーモの高い寸法安定性が、反ったり曲がったり、経年により実が外れるなどの不具合が起きにくく、より高い安全性を確保することができます。

安全性について

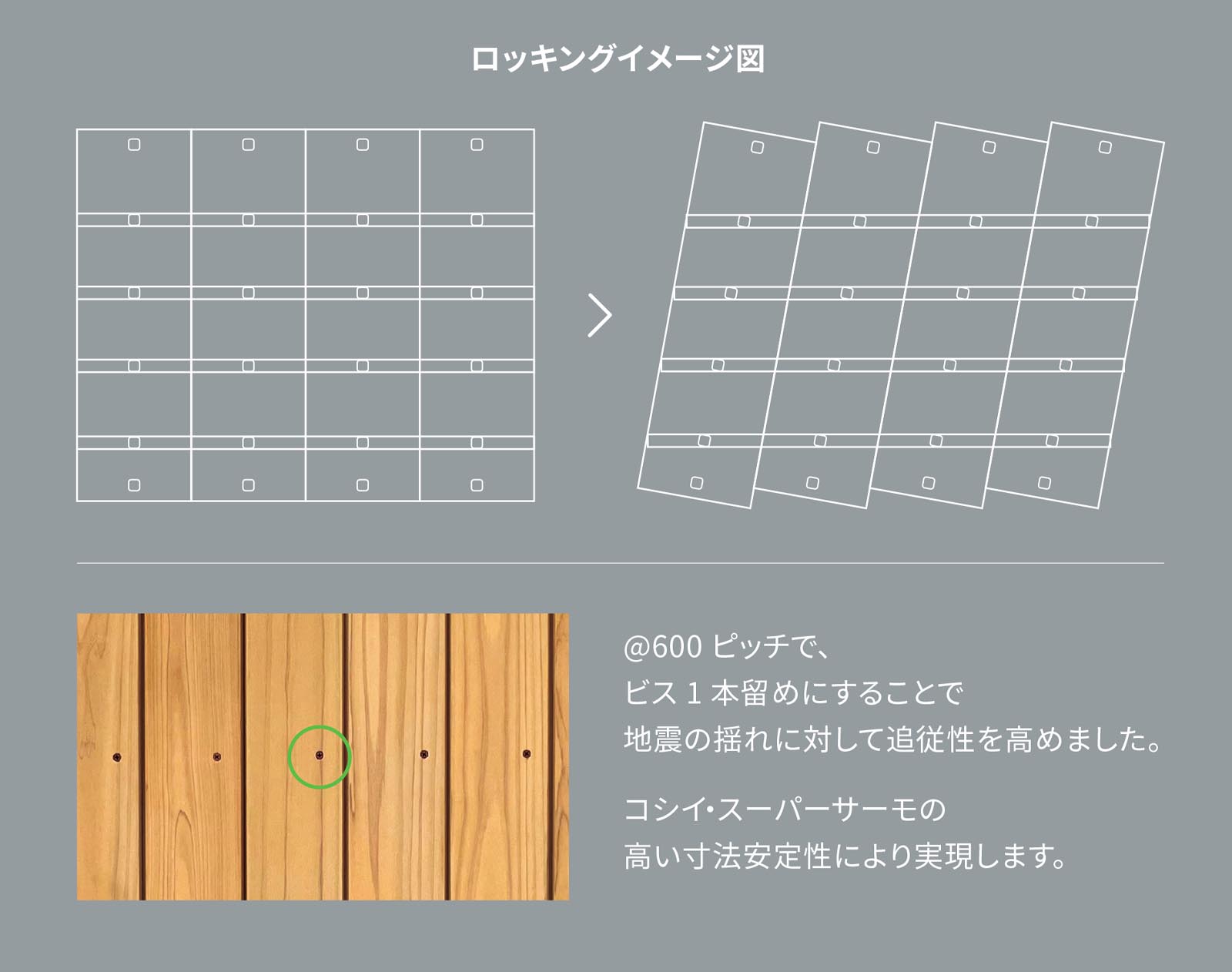

ロッキング構法

デュアルウォールの地震時の建物の動きに追従するロッキング構法に対して、コシイ・スーパーサーモが、その層間変形角に対応し損傷・脱落を防ぎ、安全性を格段に高めています。

意匠性について

本物でしか得られない高い意匠性

屋外で利用されることに求めらる大きな要素は、自然環境に溶け込むシンプルなデザイン性と本物の木ゆえに感じるバイオフィリックな感覚です。 105mm幅の整然とした見た目のなかに、自然な「ゆらぎ」が人にやすらぎを与えます。

非貫通式ALCパネル「デュアルウォール」の特徴
詳しくは下記リンク、旭化成建材株式会社のWebサイト内から

■デュアルウォール(特長) / デュアルウォールがかなえる5つの「できること」

工事内容について

コシフネンD（スーパーサーモ×デュアルウォール工法）が、その性能を発揮するには正しい施工方法と適切な使用方法が不可欠です。施工の際に十分にご配慮ください。

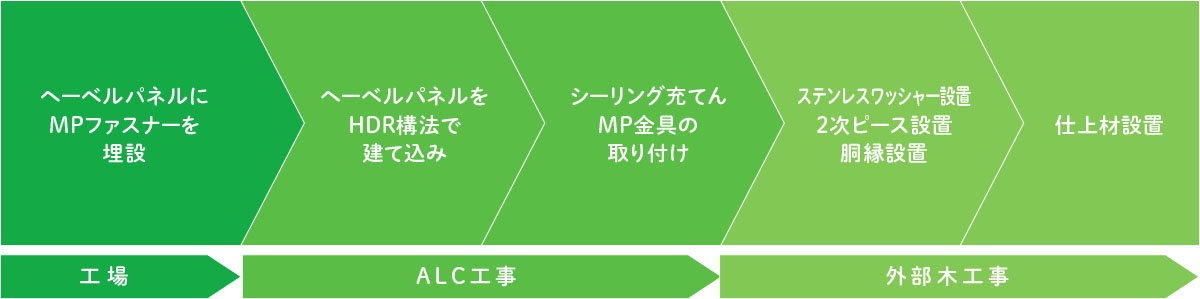

工事範囲

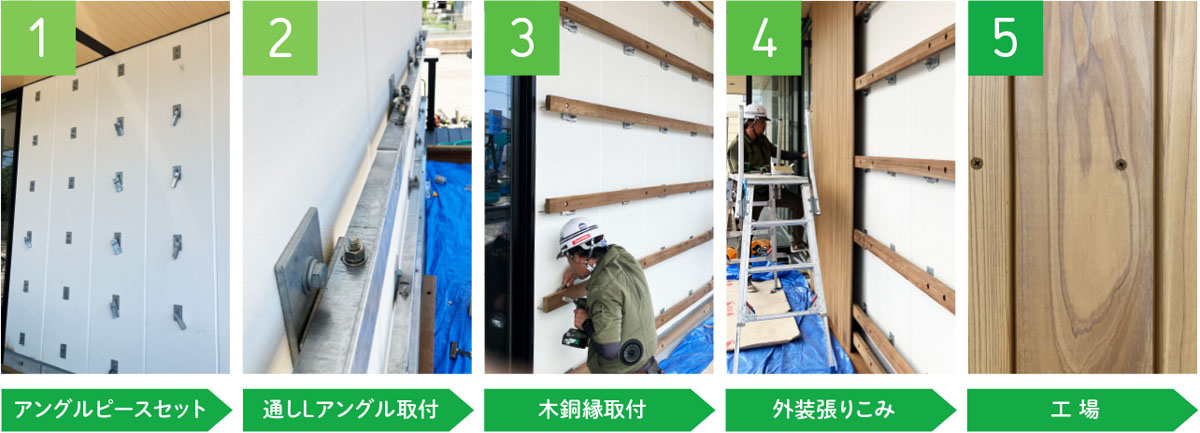

施工手順

仕上げ材施工業者様へお願い

ALC工事後に、2次ピースから外側が木張り工事になります。元請建設会社と工事範囲は、協議の上取り決めてください。

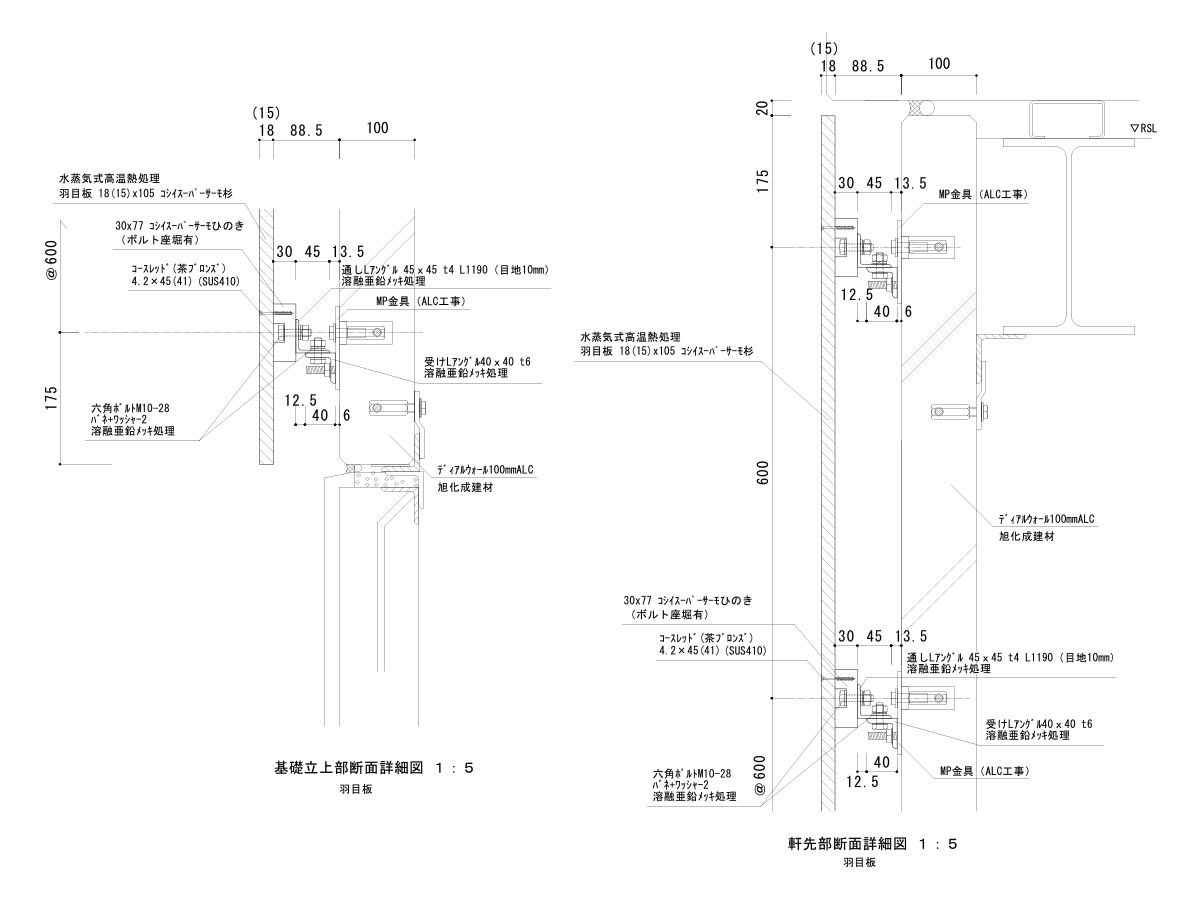

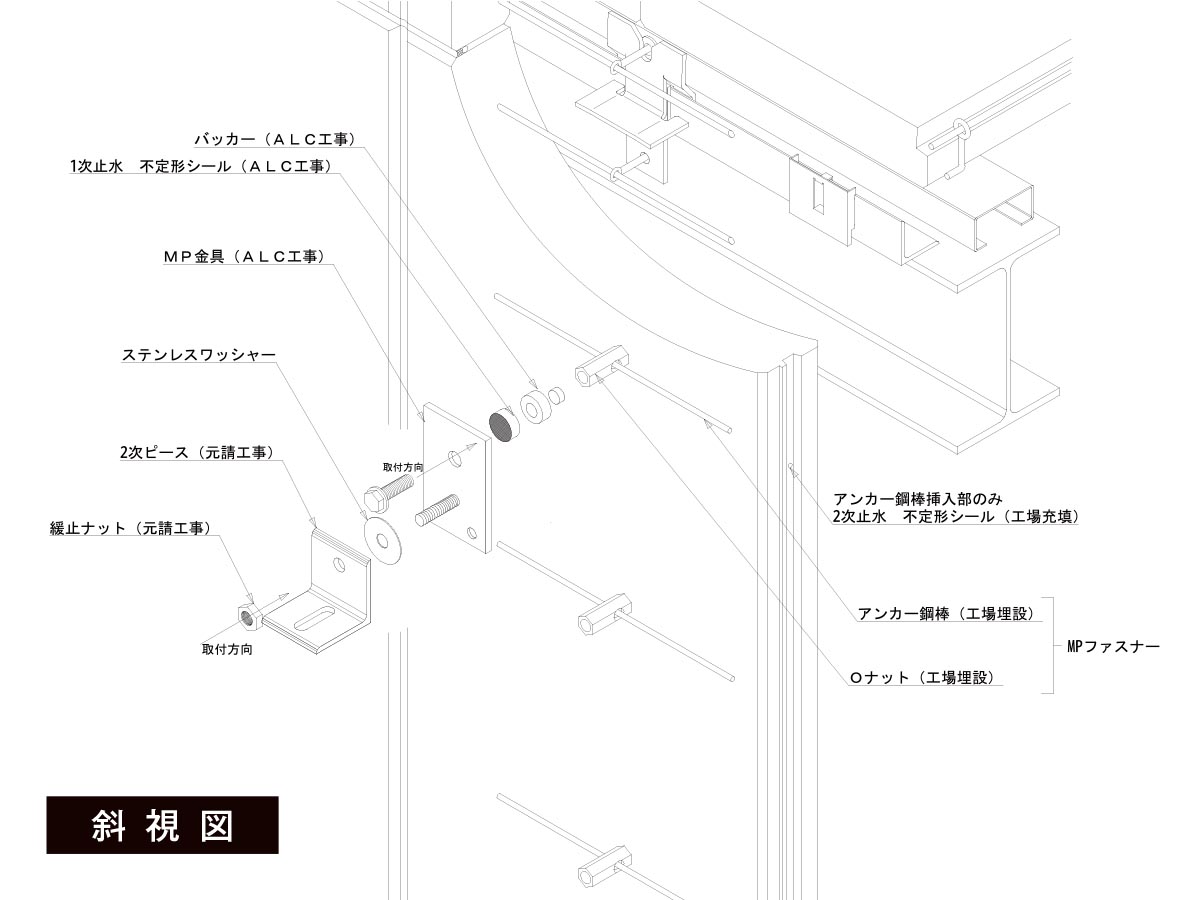

標準的な納まり詳細図
